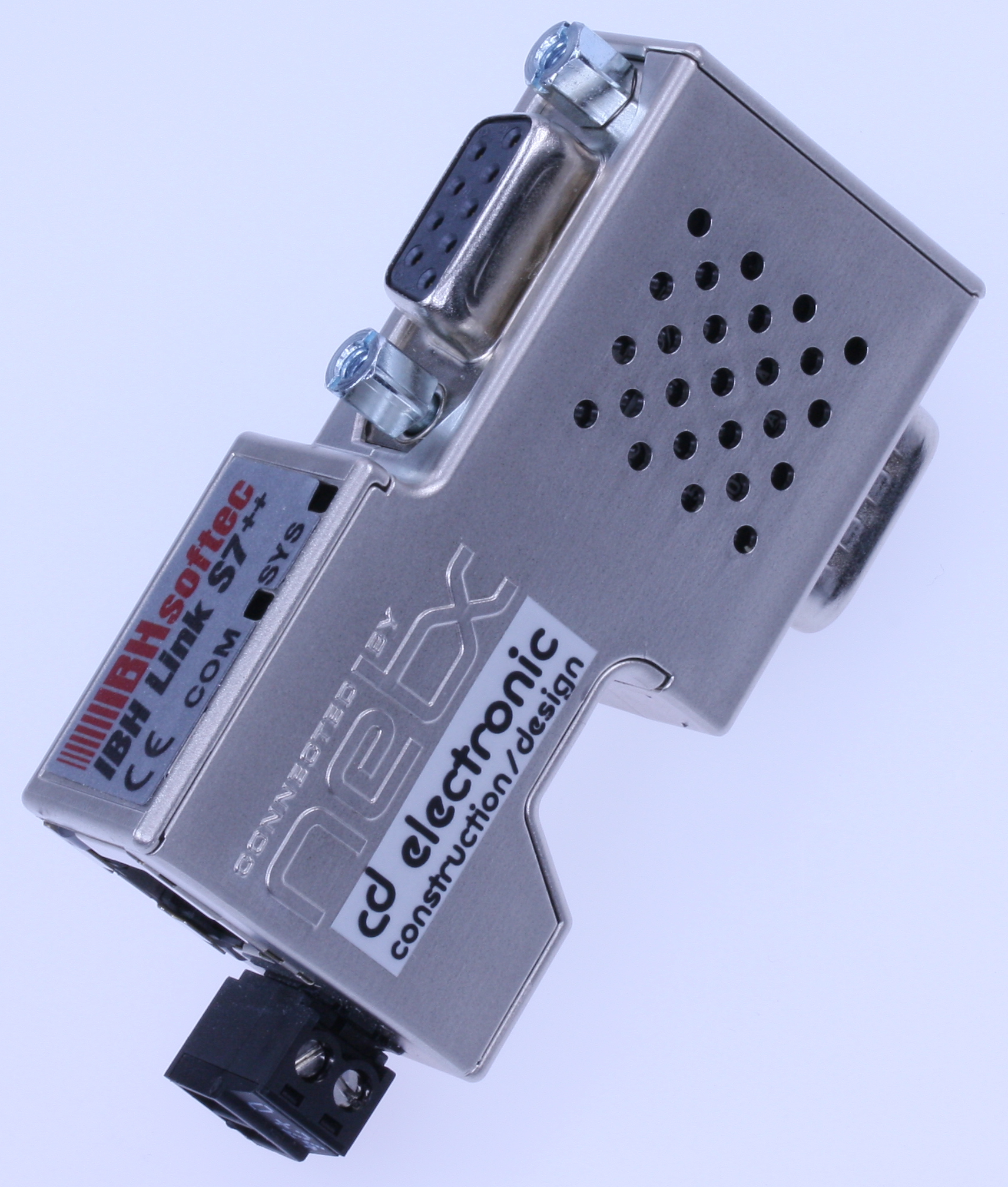

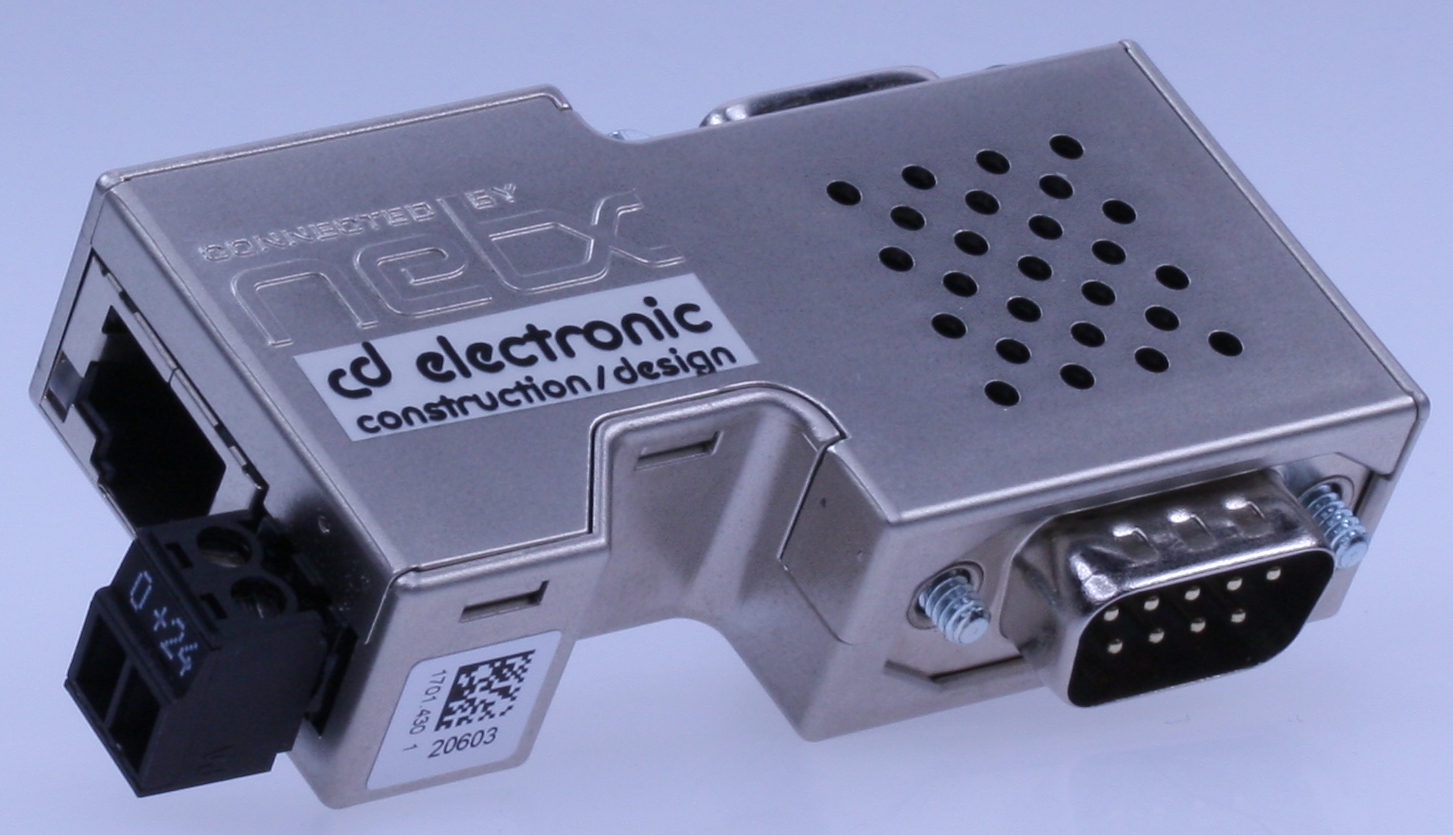

IBH Link S7++
Ethernet / MPI® / Profibus-Konverter für SIMATIC® S7-200®-300®/400®

Der Nachfolger des tausendfach bewährten IBH Link S7 und IBH Link S7 Crossover!

Die kostengünstige Alternative zum CP-Kommunikationsprozessor. Der IBH Link S7++ wird direkt aus dem AG versorgt (24V/50mA) oder über Schraubklemm- anschluß eingespeist.  Durch den IBHNet Treiber kann der IBH Link S7++ sowohl mit Microwin®, Step®7, TIA Portal, WinCC®, Protool® als auch mit S7 für Windows® und dem IBHsoftec OPC-Server eingesetzt werden. SimaticNet® wird nicht zwingend benötigt. Die Konfiguration der IP Adresse wird bequem aus IBHNet heraus vorgenommen. Auf der Ethernet-Seite wird das TCP/IP Protokoll unterstützt und auf der S7-Seite PPI®, MPI® und Profibus 9K6 bis 12 MBit/s, inkl. Routing auf DP/MPI® Subnetze. Zur Kommunikation mit Standard-HMI- Anwendungen ist das RFC1006-Protokoll integriert. Zwei Leuchtdioden zur Statuskontrolle sind vorhanden. Die 10/100 Mbit/s Ethernetschnittstelle ist potentialfrei. Die gesamte Elektronik sitzt im Steckergehäuse, keine externen Komponenten, kein zusätzliches Steckernetzteil.
Patchkabel im Lieferumfang.
IBHNet-Treiber für
Windows®2000/XP/Vista/7(32+64Bit)/8
Integration in Step®7 (32+64Bit)
Integration ins TIA Portal (32+64Bit)

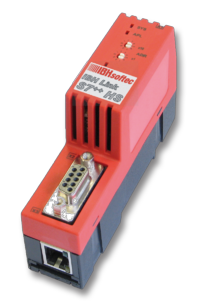

Auch als Hutschienenversion erhältlich

Highlights:

• 16 gleichzeitige PC-Verbindungen
• 32 gleichzeitige MPI®/DP-Verbindungen
• Automatische Baudrate-Erkennung
• Automatische Busprofil-Erkennung
• RJ-45 Ethernet-Buchse mit Autonegotiation
• PG-Buchse
• S7-Routing über RFC1006
• Fetch/Write über RFC1006
• Status / Diagnose LEDs
• Spannungsversorgung direkt aus der MPI®/DP Schnittstelle
• Anschluß auch an passive Teilnehmer über 24V/DC Schraubklemmsteckbuchse
• SPS<>SPS Kommunikation über SFC 67/68
• TIA Integration 32bit und 64bit
• Step®7 Integration 32bit und 64bit
• Profibusdiagnosefunktionen
• Konfiguration über Webbrowser
• Konfiguration mit Step®7 NetPro möglich
• Harmoniert mit S7-WLAN-Bridge
• CommDTM für FDT Container frei verfügbar
• GatewayDTM für DP/PA Link frei verfügbar
• Master Klasse 2 für azyklische Dienste (DPV1)
• Projektierung von Antrieben
• Online auf SIMATIC®S5 über SINEC L2
• Uhrzeitsynchronisation
• Slavediagnose
• Setzen der Slaveparameter über DPV1
• Datensatzrouting
• DHCP
• Projektierung und Diagnose von Feldgeräten über TCI
• Support für Starter, S7-PCT, PDM, LifeList
• Support für COM Profibus
• 10/100 Mbit mit Autodetect
• Prozessdatenzugriff mit anderen Steuerungen, Windows und Linux

Download IBHNet Treiber, DTM Device Type Manager und Dokumentation

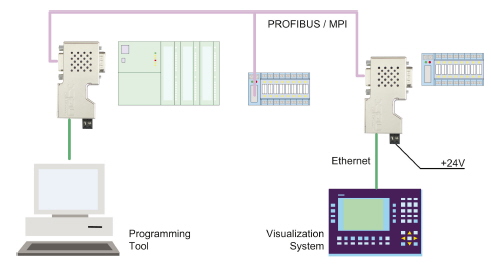

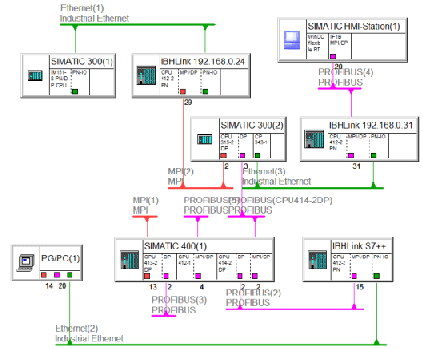

Applikationsbeispiele:
