Profibus Diagnose-Stecker Logo

Profibus-Diagnose-Steckverbinder
Diag-Conn 1

Profibus Anschlußstecker mit Diagnose LEDs für Spannungsversorgung, Busaktivität, Terminierung und Übertragungsstatus. Vollmetallgehäuse mit hoher EMV-Festigkeit. Zuschaltbare Terminierung. Unkomplizierte Schneidklemmtechnik. Mit 45-, 90 Grad oder geradem Kabelabgang. 2 Kabeleinführungen und PG-Buchse (nur bei 45 und 90 Grad Ausführung). Verliersicheres Einschraubensystem. Beschleunigt die Inbetriebnahme und Fehlersuche. Übertragungsrate bis 12 Mbit/s.

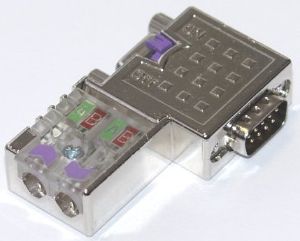

Diag-Conn 2
Diag-Con 3

PDF-Datenblatt DiagConn
deutsch  /  englisch

Auch mit geradem Kabelabgang, ohne PG-Anschlußbuchse!
Und mit 45 Grad Kabelabgang und PG-Anschlußbuchse!
DiagCon4

Bestelldaten:
diag45

Artikel:

Bezeichnung:

Preis:

9350-9-DIAG

DiagConn Highend Busanschlußstecker mit PG-Buchse, 90 Grad Abgang

54.- EUR

9350-0-DIAG

DiagConn-Highend Busanschlußstecker ohne PG-Buchse, Abgang gerade

n.a.

9350-4-DIAG

DiagConn-Highend Busanschlußstecker mit PG-Buchse, 45 Grad Abgang

54.- EUR

17.1.2023: Achtung: Momentan Lieferengpässe, derzeit kein Lagerbestand!
9350-9-DIAG vorraussichtlich im April 2023 wieder verfügbar KW13/2023
9350-4-DIAG vorraussichtlich Mitte Juli wieder lieferbar KW29/2023

Technischer Hinweis:
Die 90 Grad Ausführung 9350-9-DIAG ist ab Version 5 (5/105) auch für hochflexible Bus-Kabel geeignet.
Lapp Kabel Bestellnummern:
2170222 = UNITRONIC® BUS PB FD P 1 x 2 x 0,64
2170822 = UNITRONIC® BUS PB FD P A  1 x 2 x 0,64
2170322 = UNITRONIC® BUS PB FD P FC 1 x 2 0,64
(Lapp Daten Stand 7.2.2012 von der Lapp Homepage übernommen)

Ausgabestände der DiagConn Busanschlußstecker Stand 5.7.2012
9350-9-DIAG = 7/107 = Hardware 7 Firmware 107
9350-0-DIAG = 2/105 = Hardware 2 Firmware 105
9350-4-DIAG = 3/107 = Hardware 3 Firmware 107

Preisanpassung des Herstellers am 14.5.2019 von 42.- auf 43.- Euro!
Nach 6 Jahren Preisstabilität!
Juli 2021 Ausführung 9350-0-DIAG abgekündigt - leider nicht mehr lieferbar.
Im November 2021 erneute Preiserhöhung von 43.- auf 46.- Euro!
Im Oktober 2022 erneute Preiserhöhung auf 48.- Euro!

Unser Angebot richtet sich ausschließlich an gewerbliche Anwender. Wir liefern nicht an private Endverbraucher. Alle Preise sind als Nettopreise angegeben. Zu den genannten Preisen werden noch Versandkosten und die gesetzliche Mehrwertsteuer hinzugerechnet.
