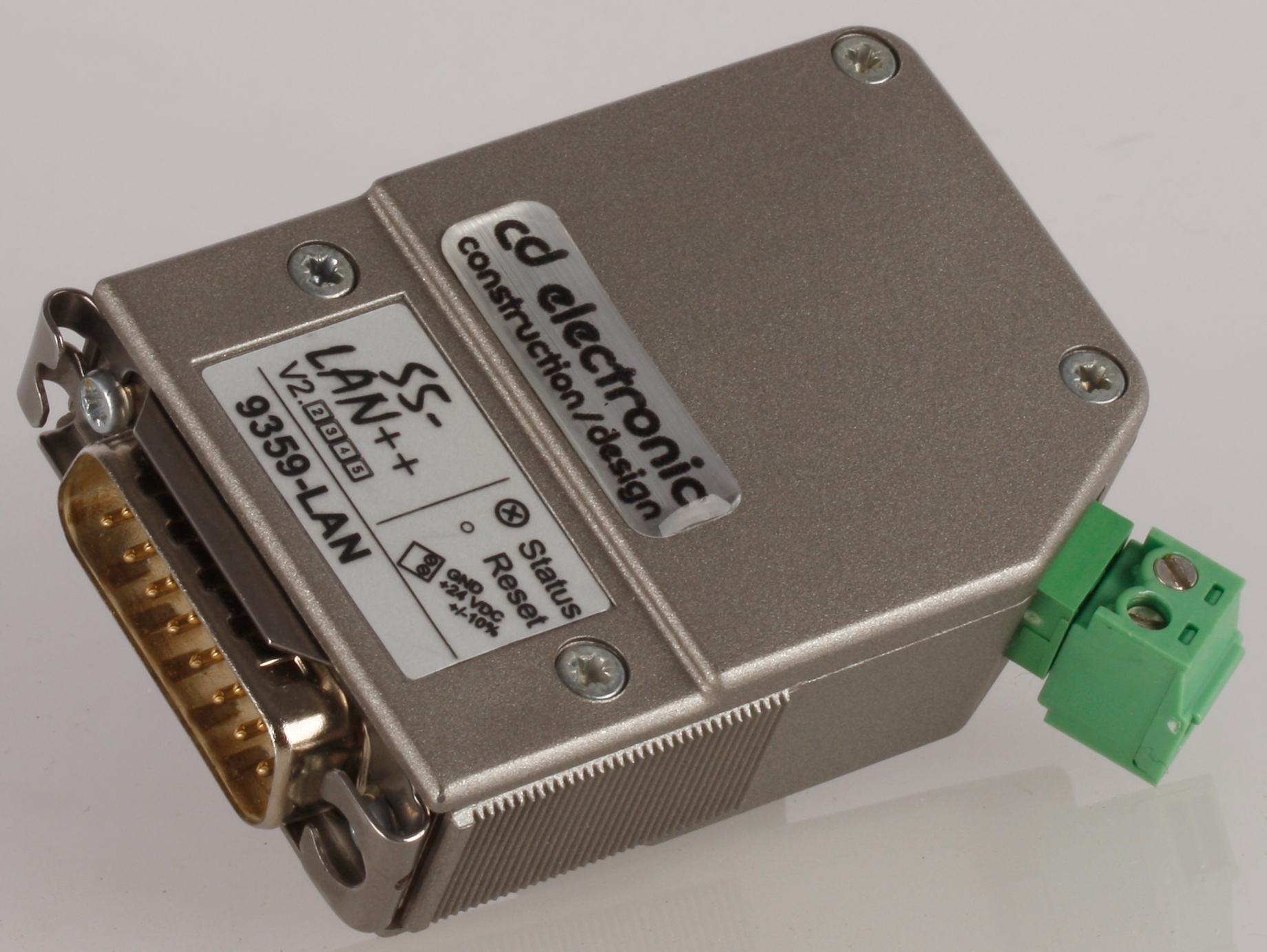

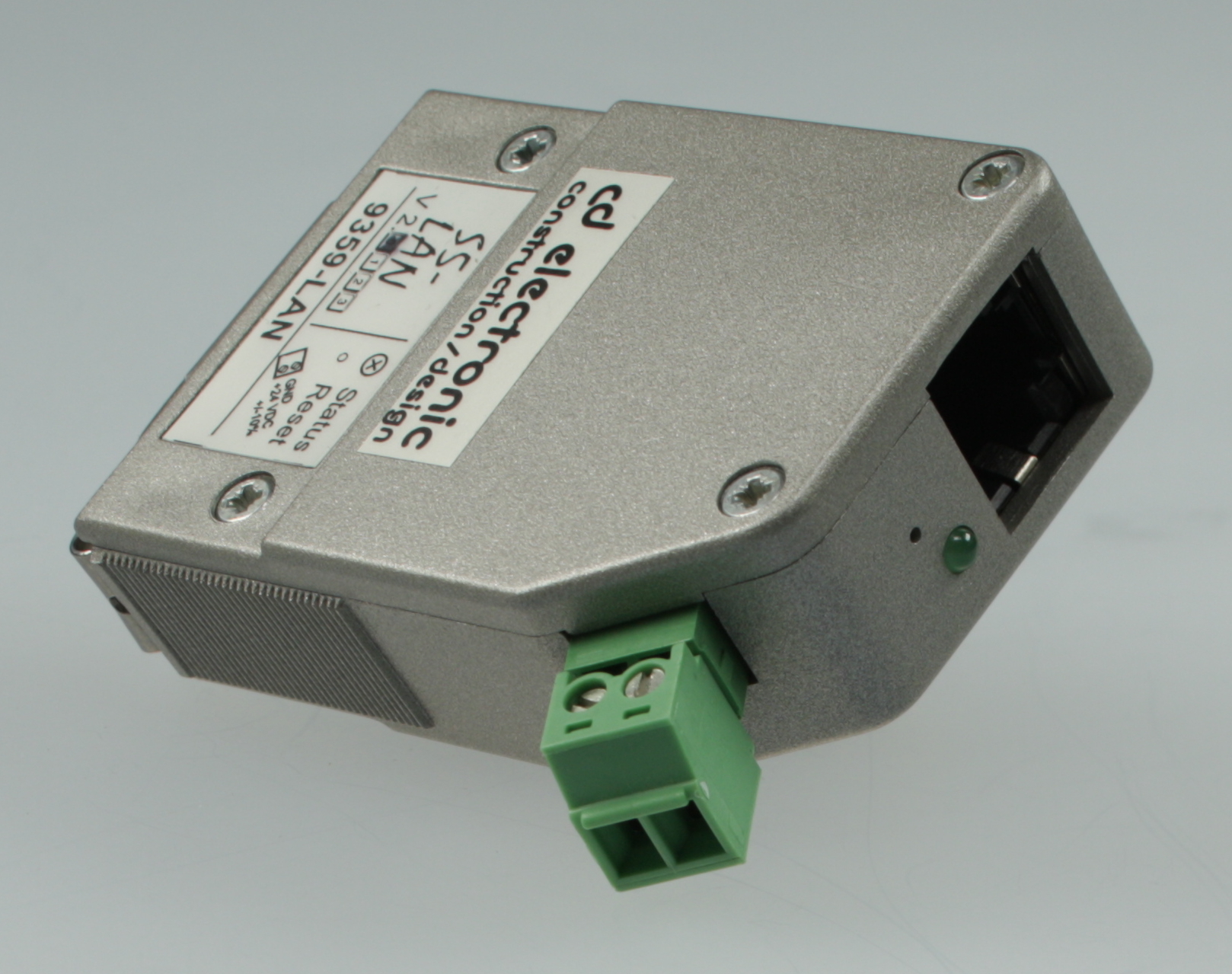

S5-LAN++ - Kopplung an Ethernet TCP/IP LAN 10/100Mbit/s

• Programmierung mit Step^®5 über Ethernet TCP/IP (AS511)
• Kompatibel zu VIPA-S5-TCP/IP-Treiber
• Für Simatic^®S5 AG-90U bis 155U
• Wird direkt auf die Programmierschnittstelle (PG-Buchse) gesteckt
• 10/100Mbit/s autoselect Ethernet TCP/IP LAN Port RJ45
• IP-Adresse vom DHCP-Server des Netzwerkes oder manuell einstellbar
• Subnetmask automatisch oder manuell einstellbar
• Gatewayadresse einstellbar (Betrieb über Router möglich)
• LED Funktionsanzeige
• Verdeckter RESET-Taster (Werkseinstellung)
• 24V/DC - 80mA aus dem AG oder über Schraubklemmanschluß
  AG-90U/95U hat keine 24V an der PG-Buchse!
• Kompaktes Gehäuse 42x15x65mm
• Integrierter Multiplexer für gleichzeitige Programmierung und Visualisierung
• Timinggerechte Kommunikation mit dem S5-AG durch integrierte Firmware, dadurch ist das S5-LAN-Modul ist jedem Standard Seriell nach Ethernet Konverter überlegen!
• PLC-VCOM-Treiber (virtuelle COM-Schnittstelle) für Windows®2000/XP/7/8/10/11
  Server Betrieb über TCP/IP Server: jedes Betriebssystem mit TCP/IP Stack
• S5-LAN-Manager Software zur manuellen Konfiguration
• Optional lieferbare Treiber DLL ermöglicht beliebigen Windows^® Anwendungen den Zugriff auf das S5-AG. Lesen und schreiben von E, A, M, T, Z und DB über Windows-Socket-Funktionen, ohne virtuelle Com-Schnittstelle.

Wichtige Neuerungen (ab Mai 2009):

Das S5-LAN-Modul wird zum S5-LAN++     der Preis bleibt!

S5-LAN++ mit S7 - TCP/IP
Ersatz alter S5-Bediengeräte durch neue S7 Bediengeräte (z. Bsp. MP377, TP177B) ist nun möglich. WinCC Flexible kommuniziert über TCP/IP mit S5-LAN++
Automatische bidirektionale Konvertierung vom S5-Float-Format (KG) ins S7-Float-Format (IEE 754). Somit ist auch die Verarbeitung von Fließpunktzahlen gewährleistet

Datenaustausch zwischen S5 und S7 über TCP/IP (RFC1006)  Put/Get

Folgende Protokolle sind nun implementiert:
TCP-IP für S5 Layer 4 (RFC 1006 ISO on TCP) (CP1430 TCP kompatibel)
TCP/IP für S7 (RFC 1006 ISO on TCP) (CP343-1 kompatibel)
S5-LAN-LINK-Protokoll (offengelegt und als DLL verfügbar)

Inklusive kostenloser OPC-Server-Lizenz “OPC-Manager lite”, begrenzt auf 100 Items,
für Windows 2000/XP/Server2003/7(32+64). Registrierung erforderlich!

Beschreibung der Kopplung eines S7-OP mit WinCC Flexible an S5-LAN++

Freigabeliste für SPS-Typen, Dokumentation und Treiber Download !

Zubehör, Adapter, Ersatzteile:

Sonderausführungen S5-LAN++/S5-LAN-Modul

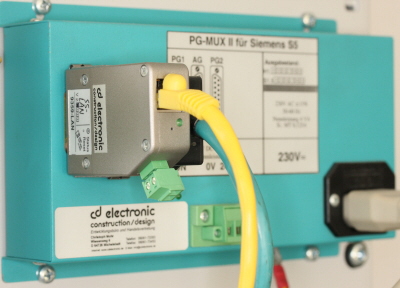

Anwendungsbeispiel: S5-LAN-Modul auf PG-MUX-II
Wenn eine weitere TTY-PG-Schnittstelle für OP oder Wartung benötigt wird

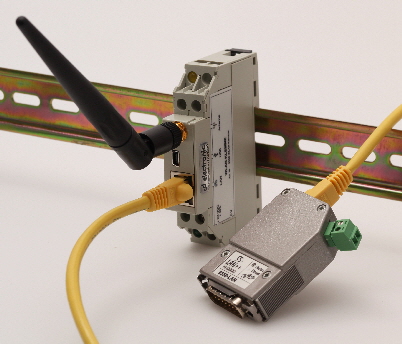

Anwendungsbeispiel: S5-LAN-Modul mit WLAN-Klemme

Videoanleitungen
für Step©7 Direkttreiber LAN/USB Installation, S7-200/S7-300+400 Konfiguration,
S7-IFC Installation, Firmwareupdate über LAN und WLAN-Produkte konfigurieren
