Unterschiede der Treibermodelle Logo

Step®7 Direkttreiber und PLC-VCOM-Treiber
Die Unterschiede im Detail

Step®7 Direkttreiber:

pgpc1

Der Step®7 Direkttreiber bietet mehr Leistung als der PLC-VCOM-Treiber!

Der Step®7 Direkttreiber ist für Windows©/7/8/10/11 32+64bit geeignet.

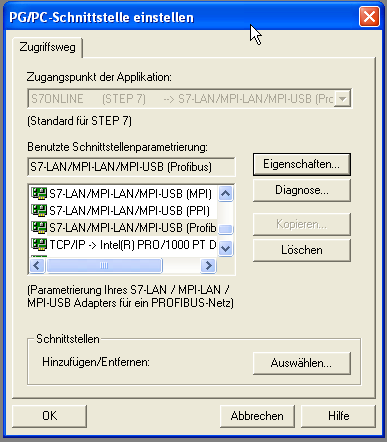

Der Step®7 Direkttreiber wird im Simatic Manager dreimal angezeigt (MPI/PPI/Profibus).
Er kann ab Version 5.2 und in TIA ab V11 32+64bit eingebunden werden.

Achtung:
Step®7 V5.5 unter Windows©7 64bit bietet keine Unterstützung für serielle PC-Adapter mehr, hier muss der Direkttreiber benutzt werden.

pgpc2
pgpc3

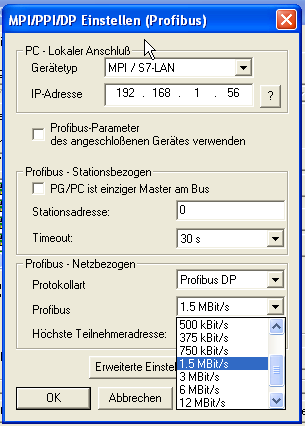

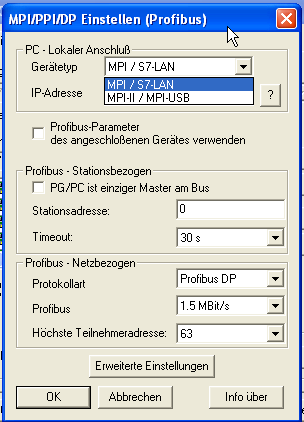

Im Fenster Eigenschaften wird ausgewählt, ob der Online-Zugriff über ein USB- oder ein Netzwerkprodukt erfolgen soll.

USB-Produkte:
9352 über USB-Anschluß
9352-USB
9377-Analog/ISDN/GSM-OP

Netzwerk-Produkte:
9352-LAN
9352-LANCON

Wenn der Zugriff über Netzwerk erfolgen soll, muss die IP-Adresse des Adapers eingestellt werden. Durch einen Klick auf das Fragezeichen rechts von IP-Adresse können die Netzwerkprodukte gesucht werden.

Ein Vorteil gegenüber den Siemens Treibern PC-Adapter-MPI oder PC-Adapter-Profibus:
Die Netzbezogene-Baudrate kann bis 12Mbit/s am PC gewählt werden. Bei den Siemens-Treibern ist max. 1.5Mbit/s einstellbar.

Unsere Produkte unterstützen Baudraten bis 12Mbit/s, beim Betrieb mit den Siemens Treibern müssen 3-, 6- und 12Mbit/s jedoch am Adapter manuell eingestellt werden.

Achtung:
Step®7 V5.5 unter Windows©7 64bit hat die unangenehme Eigenart beim Einspielen von Updates oder Hotfixes alle fremden Treibereinträge zu löschen! Wenn die Einträge des Direkttreibers verloren gegangen sind, muss der Direkttreiber neu installiert werden.

pgpc4

Ein weiterer Vorteil gegenüber PLC-VCOM-Treiber mit den Siemens Treibern PC-Adapter-MPI oder PC-Adapter-Profibus:

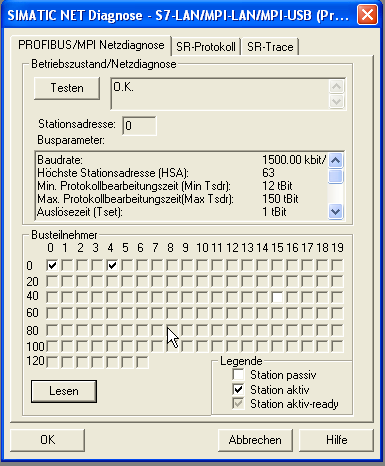

Die Profibus/MPI Netzdiagnose wird vom Step®7 Direkttreiber unterstützt!

Download Treiber und Dokumentationen

Step®7 Direkttreiber ab Version 1.31

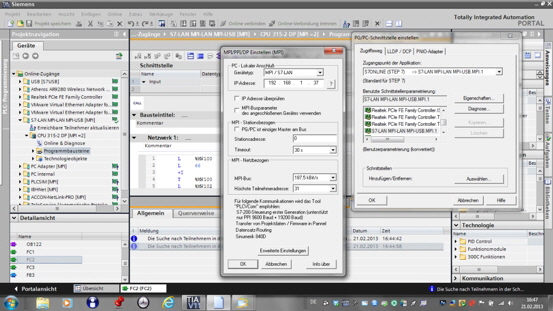

im TIA-Portal V11 unter Windows©7 64bit:

Direkttreiber TIA

PLC-VCOM-Treiber (virtuelle COM-Schnittstelle):

plcvcom3

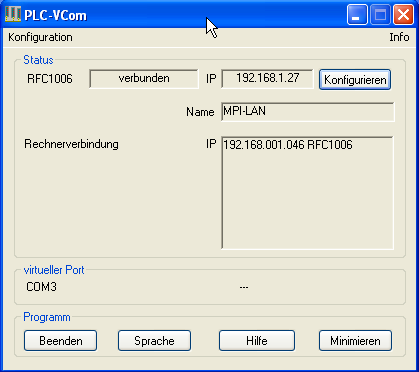

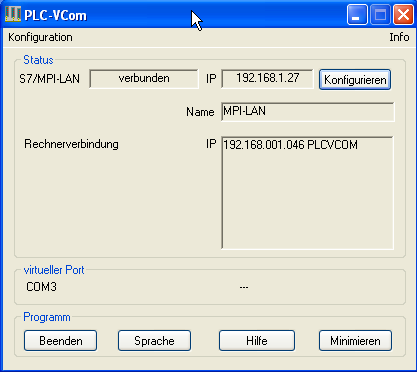

Startbildschirm des PLC-VCOM. Hier wird angezeigt welcher Adapter, in welcher Bertriebsart, auf diesem PC als Schnittstelle COMx verbunden ist.

PLC-VCOM kann für die Produkte 9352, 9352-USB, 9352-S7-USB, 9352-LAN, 9352-LANCON, 9377-ANALOG/ISDN/GSM-OP und 9359-LAN genutzt werden.

Lauffähig unter Windows 98SE/ME/NT*/ 2000/XP/Vista/7(32+64bit)
*NT unterstützt kein USB

Der MPI-Kabelmanager benötigt PLC-VCOM!

plcvcom1

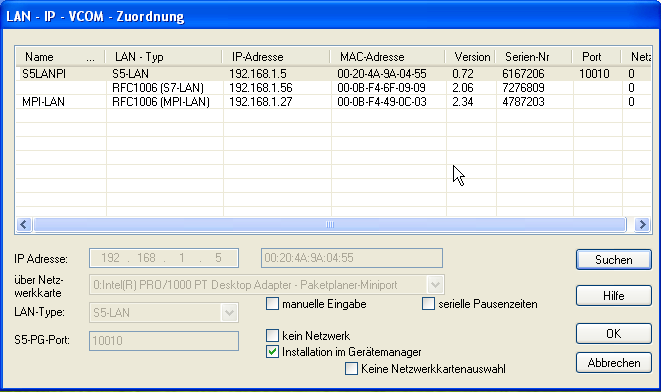

Auswahl des Adapters

plcvcom2
plcvcom4

Hier ist der Startbildschirm mit aktiviertem RFC1006 Protokoll zu sehen.

Der PLC-VCOM-Treiber kann mit anderen Programmen genutzt werden, die den PC-Adapter MPI/Profibus (seriell) von Siemens unterstützen.

Es gibt auch einen Multi-PLC-VCOM, der mehrere COM-Schnittstellen erzeugt und Diese verschiedenen Adaptern zuweist.

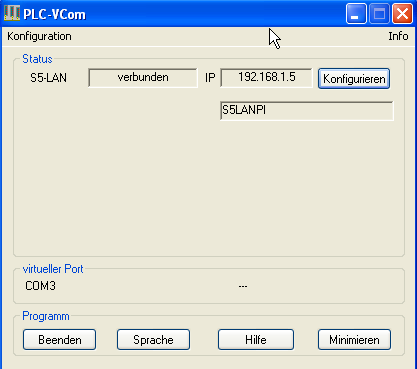

Das S5-LAN-Modul 9359-LAN kann auch über den PLC-VCOM-Treiber angesprochen werden. Für den Betrieb mit Siemens Step®5, in der DOS Box, wird noch ein Zusatztreiber benötigt, andere Programmierpakete benötigen keinen Zusatztreiber, sofern sie echte Windows-Anwendungen sind.

Der Zusatztreiber wird mitgeliefert.

In der Konstellation Windows©7 (32+64bit) mit VMWare Session für Step®5 wird der Zusatztreiber nicht benötigt.

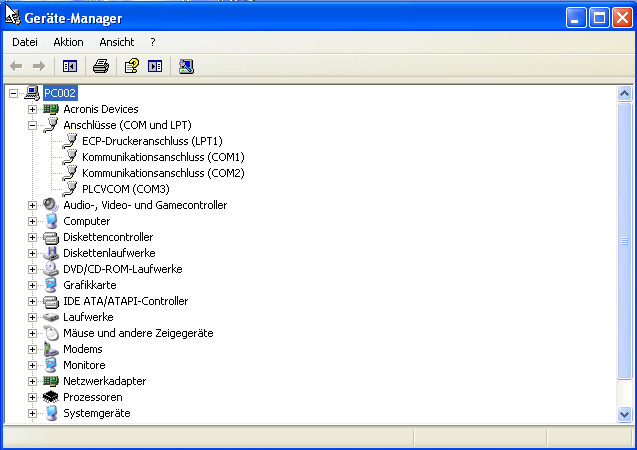

Der PLC-VCOM-Treiber trägt sich als COM-Schnittstelle im Gerätemanager ein.
Diese Funktion ist ein/ausschaltbar.

devmgr

Achtung:
Der Step®7 Direkttreiber und der PLC-VCOM-Treiber können gleichzeitig auf einem PC installiert sein, dürfen aber nicht gleichzeitig aktiv sein. Bitte entfernen Sie den PLC-VCOM-Treiber aus der Autostart-Gruppe, wenn Sie mit dem Direkttreiber arbeiten wollen.
Wenn Sie ohne PLC-VCOM-Treiber arbeiten, können Sie Firmwareupdates mit dem
S7IFC Firmware-Update-Tool anstelle des MPI-Kabelmanagers durchführen.

In der Konstellation Windows©7 64bit mit Step®7-Micro/WIN 4.09.25 können neuere S7-200 AGs (Multimaster) mit dem Direkttreiber oder dem PLC-VCOM Treiber angesprochen werden. AGs der ersten Generation, die nur PPI 9K6 oder 19K2 unterstützen, müssen mit dem PLC-VCOM Treiber und dem Siemens Treiber PC/PPIcable.PPI.1 angesprochen werden.
Beim Zugriff auf die S7-200 AGs der ersten Generation muss am Adapter 9352-USB der Mode PPIUSB96 bzw. PPIUSB19 eingestellt werden.
Der alte PPI Mode wird vom Direkttreiber derzeit nicht unterstützt (Version 1.31).

Neu seit September 2013:

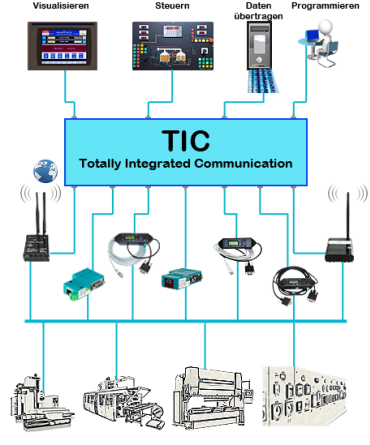

Der Step®7 Direkttreiber wurde mit dem S7-IFC Utility zum neuen TIC Treiber verschmolzen. Jetzt kann die Parametrierung und Firmwarepflege direkt aus PG/PC-Schnittstelle heraus aufgerufen werden. Für Anwender des PLC-VCOM-Treibers ohne Simatic Manager kann das S7-IFC Utility auch direkt gestartet werden.

tic Übersicht

Videoanleitungen
für Step©7 Direkttreiber LAN/USB Installation, S7-200/S7-300+400 Konfiguration,
S7-IFC Installation, Firmwareupdate über LAN und WLAN-Produkte konfigurieren
