MPI / PPI / Profibus-Modem
Analog-Modem und TS-Adapter in einem Gerät

MPI/PPI/Profibusmodem

Lieferumfang:

Schluß mit Gebastel und Kabelsalat! In diesem Gerät steckt ein Analog-Modem für weltweiten Einsatz und ein PC-MPI-II Adapter mit LCD-Display und Folientasten. Eine RS-232-Schnittstelle bis 115.2 Kbit/s und eine Profibus/MPI-Schnittstelle bis 12Mbit/s. Versorgt wird das Modem mit 24V/DC +/- 20% über Schraubklemmanschluß. Die Stromaufnahme beträgt 200mA. Ein Universal-Telefonkabel mit TAE- und Westernstecker wird mitgeliefert. Das robuste Stahlblechgehäuse (90x163x55mm) kann direkt auf die Montageplatte geschraubt, oder mit einem Hutschienenadapter auf eine Tragschiene aufgeschnappt werden. Die MPI/PPI/DP Schnittstelle wird mit der SPS verbunden und an der RS-232-Schnittstelle kann ein PC direkt angeschlossen werden. Dieser PC nutzt das MPI/PPI/Profibus-Modem wie einen PC-MPI-II-Adapter.

S5 an S7 MPI- / Profibus- Interface

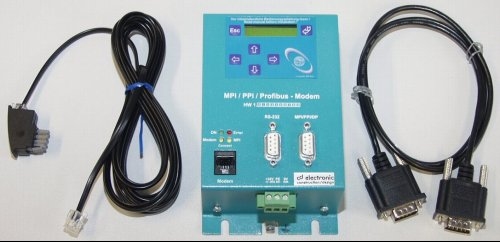

Lieferumfang MPI/PPI/Profibusmodem

Auf der SPS-Seite werden Geschwindigkeiten von 9K6 (PPI) bis 12Mbit/s (Profibus) unterstützt. Die RS-232-Schnittstelle für den lokalen PC kann bis 115,2 Kbit/s genutzt werden. Der Fernzugriff über das Modem erfolgt mit dem Siemens TS-Protokoll (Step®7 TS-Option). Das Display zeigt sinnvolle Informationen über den Busstatus an und dient zur Konfiguration mit den Folientasten. Die Konfiguration kann auch mit dem MPI-Kabelmanager-Programm vom PC aus erfolgen. Die Schnittstellen sind galvanisch getrennt. Die wichtigsten Betriebszustände werden über 4 LEDs angezeigt. Ein MPI Verbindungskabel zum AG, 1m lang, 9pol., 1:1, St/St wird mitgeliefert.
Die GSM Ausführung ist mit einem Quad-Band-Modem 850/900/1800/1900MHz ausgerüstet und wird mit einer Magnetfußantenne und 3m Antennenkabel geliefert.

Software und Dokumentation zum Download

Bestelldaten:

Befestigungsset für Hutschinenmontage 9391-MT

Artikel:

Bezeichnung:

Preis:

9379-OP

MPI / PPI / Profibus-Modem mit Telefonanschlußkabel TAE+Western

498.- EUR

9379-G-OP

MPI / PPI / Profibus-Modem GSM-Ausführung inkl. Magnetfußantenne

657.- EUR

9391-MT

Befestigungsset für Hutschienenmontage

27.- EUR

9370-TAE

TAE Anschlußdose

22.- EUR

9359.1:1

RS-232-Anschlußkabel zum PC, 9pol., 3m

28.- EUR

9379.1

Busanschlußkabel MPI 1m (3/4/5/8, ohne Terminierung)

11.- EUR

9379-ANT

GSM-Magnetfußantenne mit 3m Anschlussleitung

26.- EUR

9391.1

Steckernetzteil 100-240V/AC Sek.: 24V/DC 625mA

42.- EUR

9372-24

24V Schraubklemmanschlußstecker groß dreipolig

4.- EUR

9350-9-DIAG

DiagConn Highend Busanschlußstecker 12Mbit/s mit Diagnosefunktion

54.- EUR

9350-9-CHP

CheapConn Low-Cost Profibusanschlußstecker mit Diagnosebuchse 12Mbit/s

37.- EUR

Unser Angebot richtet sich ausschließlich an gewerbliche Anwender. Wir liefern nicht an private Endverbraucher. Alle Preise sind als Nettopreise angegeben. Zu den genannten Preisen werden noch Versandkosten und die gesetzliche Mehrwertsteuer hinzugerechnet.
